Am Beispiel des Finishlynx Windsonic WS80 sei hier der Anschluss eines Windmessers an den TeC erklärt.
Der Vorteil des direkt angeschlossenen Windmessers liegt darin, dass die gemessenen Werte nicht manuell eingetippt werden müssen. Neben dem Zeitvorteil entfällt auch die Gefahr von Tippfehlern.

Wenn man den Finishlynx WS80 zusammen mit dem TeC einsetzen möchte, so benötigt man ein (eventuell separat zu erwebendes) Steuergerät. Aktuell wird das WG-ET control panel zu diesem Zeck ausgeliefert.
Über dieses Steuergerät wird der WS80 mit Strom versorgt und es dient dazu, die Messung zu starten.

Der Windmesser wird im „Geräte“-Menu ausgewählt und eingerichtet.

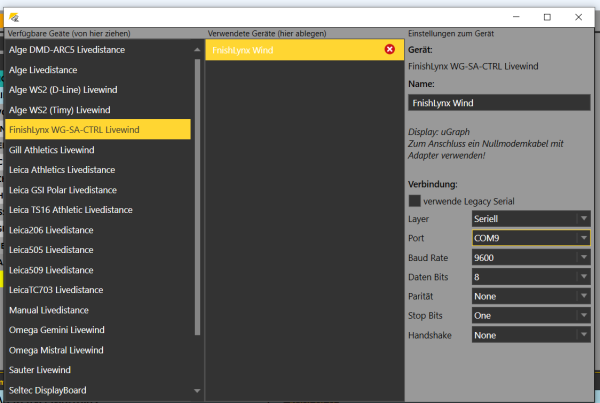

Aus der Liste der Geräte wird das passende ausgewählt und nach rechts gezogen. In unserem Fall „Finishlynx WG-SA-ctrl Livewind“


Klickt man nun rechts auf das Gerät, so kann man die Übertragungsparameter konfigurieren. Hier ist das Gerät über einen USB-Seriell-Adapter an Port COM9 angeschlossen. 9600 Baud, 8 Daten- und 1 Stopp-Bit bei fehlendem Handshake und ohne Parität sind die Parameter, die Lynx für das WG-ET angibt.

Die Verbindung zwischen TeC und WG-ET erfolgt über ein Null-Modem-Kabel, dass über einen „Gender Changer“ am seriellen Ausgang des WG-ET angeschlossen wird.

Auf Seiten des TeC-Rechners kann ein USB-Seriell Adapter oder eine „echte“ serielle Schnittstelle verwendet werden.
Der WS-80 ist über Kabel mit dem WG-ET verbunden, wie im „stand-alone“ Betrieb auch.

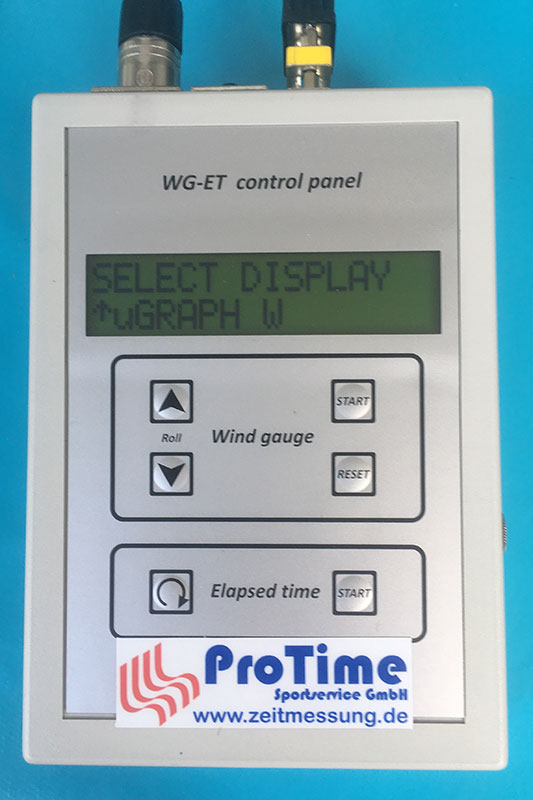

Die Betriebsart des WG-ET muss auf „µGraph W“ eingestellt werden.
Dazu drücke man nach dem Einschalten den „Reset“-Button und navigiert mit den Pfeiltasten bis „µGraph W“ im Display erscheint.

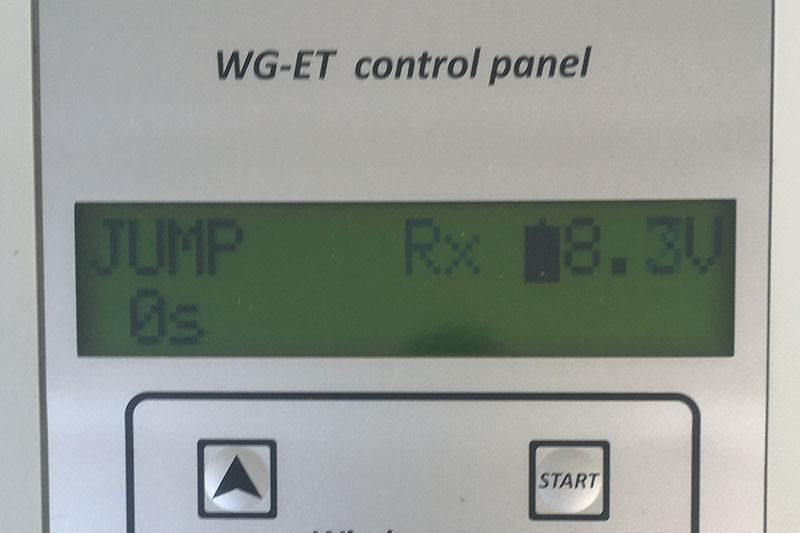

Nun kann man auf „Start“ drücken und durch mehrmaliges Drücken der Pfeiltasten „Jump“ auswählen.


Das System ist nun betriebsbereit.

Ist die Startliste geladen kann man den (ersten) Athleten vorlegen.

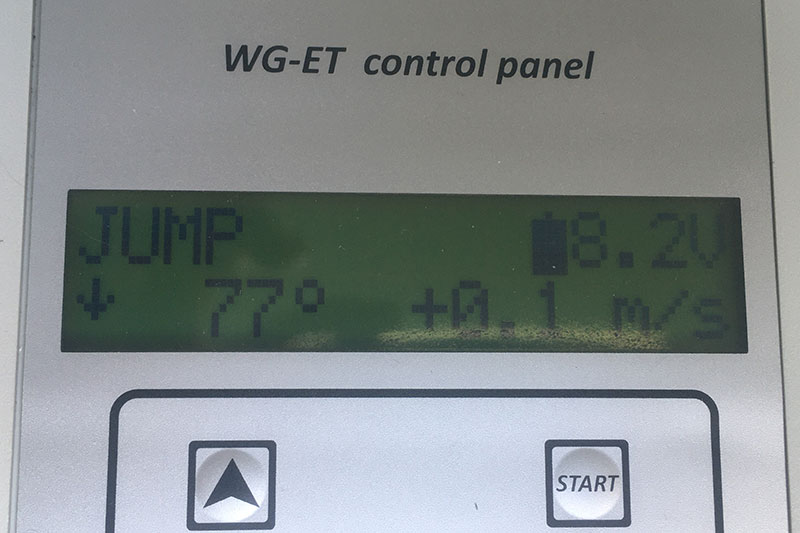

Läuft der Athlet los, drückt man am WG-ET auf „Start“. Für die Dauer der Messung zählt das Gerät die Sekunden hoch. Nach Abschluss der Messung wird diese am Gerät angezeigt und auch an den TeC übermittelt.

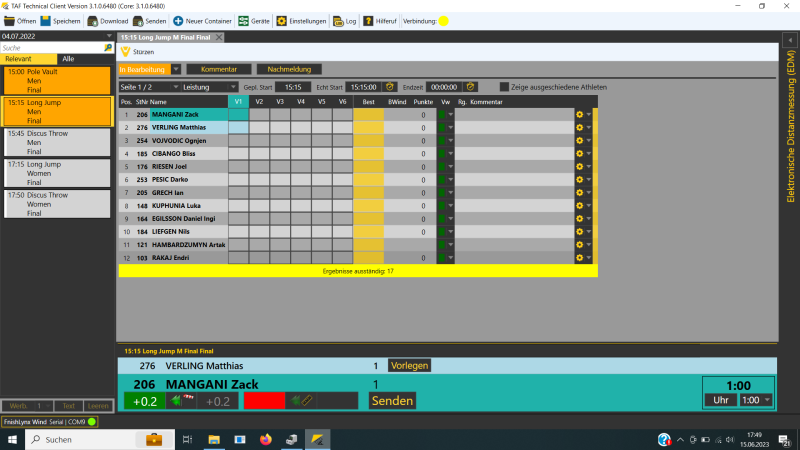

Dort erscheint sie unten links und wird nach Eingabe bzw. Übermittlung der Leistung mit dieser gespeichert.



— Dirk Wagner 15.06.2023 18:28
